فن کویل سقفی توکار میتسویی (مکش از پشت)

فن کویل سقفی توکار یکی از انواع فن کویل می‌باشد که برای استفاده در ساختمان‌هایی که با سقف کاذب طراحی شده اند مناسب می باشند.
با توجه به ابعاد محل استفاده فن کویل می بایست یکی از مدل های 300 تا 1200 CFM را با توجه به محاسباتی که توسط کارشناسان طراح تاسیسات انجام می شود به کار برد.

  • کم صدا حتی در دور تند
  • تولید در 6 سایز از 300 تا 1200 CFM
  • دسترسی آسان به فیلتر جهت شستشو
  • دسترسی آسان به شیر هواگیری و درپوش تخلیه کویل
  • با افتخار ساخت ایران

فن کویل سقفی توکار یکی از انواع فن کویل می‌باشد که برای استفاده در ساختمان‌هایی که با سقف کاذب طراحی شده اند مناسب می باشند.
با توجه به ابعاد محل استفاده فن کویل می بایست یکی از مدل های 300 تا 1200 CFM را با توجه به محاسباتی که توسط کارشناسان طراح تاسیسات انجام می شود به کار برد.

ادامه متن

اجزای فن کویل سقفی توکار

اطلاعات اجزاء سازنده فن کویل میتسویی در زیر آورده شده است تا راهنمای شما برای انتخاب آگاهانه محصول با کیفیت ایرانی باشد.

فن و هوزینگ

فن و هوزینگ فن کویل
  • ساخت فن و هوزینگ با توجه به موارد متعدد از جمله هوادهی، فشار، نویز، وزن، جنس و ...
  • توجه اصلی به نویز با عنایت به مجموعه دوار (موتور و فن)
  • زاویه مناسب پرتاب هوا با بکارگیری بهترین تکنیک‌های ساخت
  • بالانس دینامیکی فن‌ها برای جلوگیری از لرزش و صدای مزاحم
  • استفاده از ورق گالوانیزه برای ساخت فن (وزن کم و استحکام زیاد)
  • بالانس دینامیکی فن‌ها برای جلوگیری از لرزش و صدای مزاحم
  • استفاده از دور مجاز 1100 RPM در این مدل فن کویل (حداکثر دور مجاز برای فن 1300 RPM)

کویل 3 ردیفه

کویل سه ردیفه
  • فین های فرم داده شده از جنس آلومینیوم
  • اتصال یقه فین ها به لوله ها به روش اکسپند با دستگاه های تمام اتوماتیک به جهت حداکثر انتقال حرارت
  • لوله های مسی 8/3 اینچ بدون درز مطابق با استاندارد ASTM به ضخامت 35 تا 0.41 میلی متر
  • جوشکاری لوله های مسی به هدر و کلکتورهای برنجی
  • تست کویل ها با پیش فرض 400 psig در استخر آب

الکتروموتور

الکتروموتور فن کویل
  • طراحی و تولید الکتروموتورهای فن کویل به طور ویژه برای تامین نیازمندی خاص سیستم های تبریدی (فن کویل ها)
  • عملکرد مناسب این الکتروموتورها در دمای محیط تا 50 درجه سانتی گراد و قابلیت تحمل نوسانات ولتاژ تا 10 درصد و فرکانس تا 5 درصد
  • قابلیت ارائه گستره وسیعی از دورهای نامی (7 دور مختلف) در این الکتروموتورها (3 دور انتخابی)
  • تضمین کیفیت، کارایی بالا و نویز صوتی بسیار کم این الکتروموتورها، به علت طراحی منحصر به فرد و استفاده از ماشین آلات پیشرفته در تولید و انجام آزمون های استاندارد
  • ساخت شرکت الکتروژن، تحت لیسانس شرکتSISME ایتالیا

عایق صوتی

عایق صوتی فن کویل
  • استفاده از عایق های الاستومری به ضخامت 9 میلی متر پشت چسب دار
  • عایق های الاستومری گزینه ای مناسب برای جایگزینی با عایق های سنتی
  • دارای کمترین میزان ضریب انتقال حرارت و نقشی به سزا در بالابردن کیفیت و کارایی محصولات با جلوگیری از انتقال ارتعاش و صدا
  • مقاومت بسیار بالای در مقابل انباشته شدن آلودگی و رطوبت و مقابله با رشد باکتریها و عوامل بیماری زا و قارچ ها

اتصال ها

اتصال بدنه فن کویل
  • اتصال تمامی قطعات و صفحات با بهترین پیچ های خارجی موجود در ایران
  • قالب اختصاصی میتسویی به طور مشخص در صفحات عمود بر هم، جهت حصول حداکثر استحکام
  • عدم استفاده از هرگونه پرچ، به دلیل ایجاد صدای مزاحم و لرزش زیاد در کارکرد دراز مدت دستگاه

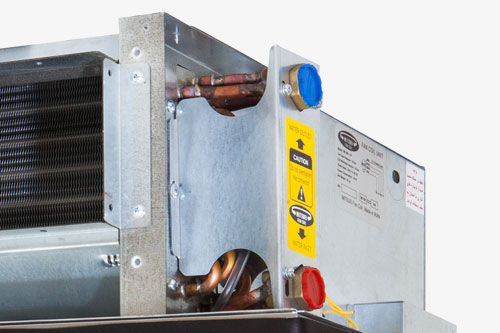

محافظ لوله ها

07
  • قطعه ای از جنس گالوانیزه جهت محافظت از محل اتصال لوله ها به کویل
  • مشخص شدن محل مسیر رفت و برگشت آب ورودی و خروجی با کمک برچسب راهنما

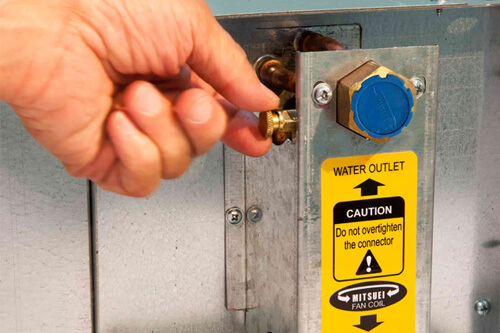

کلکتور برنجی

فن کویل سقفی توکار
  • تولید دو قطعه حساس با قالب ریخته گری و فورج از جنس برنج، جهت توزیع آب متعادل با فشار در لوله های کویل و نیز خروج آن
  • در نظر گرفتن شیر هواگیری در مسیر برگشت آب، در بالاترین نقطه جهت تخلیه هوای کویل
  • تخلیه آب از طریق لوله شفاف پلاستیکی به سینی تخلیه (Drain)

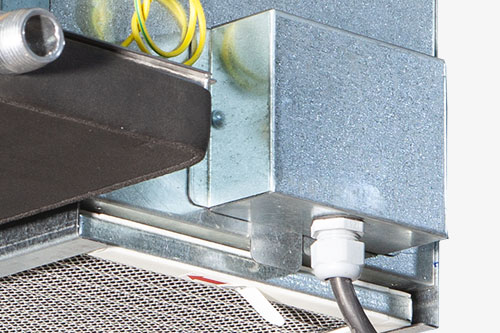

جعبه برق

08
  • محل قرارگیری ترمینال برق و اتصال سیم ها
  • تعبیه شدن این جعبه فلزی در سمت مخالف لوله کشی دستگاه جهت حفظ نکات ایمنی

فیلتر ۳ لایه

فیلتر فن کویل
  • فیلتر فن کویل شامل 2 لایه آلومینیوم مشبک با نورد به شکل سینوسی
  • قرار گرفتن پارچه مش پلی پروپیلن با چشمه های ریزتر، بین 2 لایه آلومینیوم توری مشبک برای جذب حداکثری ذرات ریز
  • قرارگرفتن لایه های نامبرده در یک قاب از جنس ورق گالوانیزه به ضخامت 15 میلی متر و به عرض 210 میلی متر و در طولهای متفاوت
  • قابلیت بیرون آوردن آسان جهت سرویس و شستشو

اتصال به زمین

06

پیش بینی سیم اتصال به زمین (Wire Earth) مطابق با استانداردهای موجود

سینی تخلیه (Drain)

سینی درین فن کویل
  • قرار گرفتن سینی تخلیه (Drain) در زیر دستگاه و مشخصا کویل، جهت جمع آوری و تخلیه قطرات آب در صورت تعریق
  • در نظر گرفتن شیب مناسب و لوله به سایز 2/1 اینچ برای تخلیه آب مقطر به بیرون
  • جنس سینی از ورق گالوانیزه به ضخامت 1 میلی متر
  • پوشش بیرونی با فوم عایق حرارتی به ضخامت 9 میلی متر
  • لایه پوششی داخل سینی جهت جلوگیری از خوردگی

درپوش لوله ها

درپوش لوله فن کویل

تجهیز کویل ها به درپوش های موقت قرمز و آبی برای جلوگیری از ورود گرد و خاک تا قبل از اتصال به لوله های رفت و برگشت آب

سمت اتصال لوله ها

09

امکان لوله کشی از سمت راست یا چپ فن کویل ها بنابر سفارش قبلی مطابق با شرایط نصب

هوای تازه

10
  • امکان اتصال به دریچه هوای تازه (Fresh Air) از یک طرف به دستگاه
  • در نظر گرفتن دایره ای به قطر 10 سانتی متر در بدنه (مطابق عکس روبرو)، در صورت طراحی سیستم هوای تازه، برای مخلوط کردن هوای ورودی تا 40 درصد با هوای تازه (قابل برداشته شدن توسط مجری)

بدنه دستگاه

11
  • جنس تمامی قطعات بدنه دستگاه فن کویل از ورق گالوانیزه به ضخامت یک میلی متر
  • برش تمامی صفحات با لیزر

صدای دستگاه

04
  • کمترین صدا حتی در دور تند با توجه به بالانس بودن پروانه ها (در صورت نصب مناسب و در شرایط تراز)
  • پوشانده شدن تمامی فضاهای داخلی توسط عایق صوتی مناسب با ضخامت 9 میلی متر

بسته بندی

فن کویل سقفی توکار
  • استفاده از بهترین مواد و رعایت استانداردهای بسته بندی جهت تحویل سلامت کالا در خلال حمل و جابجایی تا محل بهره برداری
  • سلفون پیچی دستگاه پس از تایید کنترل کیفیت جهت جلوگیری از ورود گرد و خاک و سنگ ریزه به داخل دستگاه (قبل از بهره برداری نهایی در کارگاه های ساختمانی)

سرویس دستگاه

03

شستشوی آسان فیلتر برای رسیدن بهترین کارایی دستگاه (با توجه به گرفتگی فیلتر در زمان مناسب)

لزوم رعایت فاصله مناسب بین دریچه دسترسی و دستگاه

امکان دسترسی آسان به پروانه و الکتروموتور و نیز شیرهواگیری با رعایت شرایط نصب مذکور

امکان دسترسی آسان به جعبه برق جهت تغییر سرعت الکتروموتور

نصب دستگاه

02
  • امکان نصب آسان با پیچ متری به کلاف فلزی تعبیه شده در سقف کاذب
  • قابلیت اتصال خروجی هوای دستگاه به برزنت با فلنج و سوراخ های موجود در لبه خروجی فن کویل

کنترل کیفیت

05
  • به کارگیری اصول و مبانی تضمین و کنترل کیفیت در راستای تولید محصولی عالی و بدون نقص
  • انجام آزمون های متعدد از جمله میزان ارتعاش، نویز، دور موتور، لنگی، حجم و سرعت هوای خروجی در راستای ارتقای کیفیت
  • کنترل کیفیت بر روی قطعات ورودی ، حین فرآیند تولید و محصول نهایی

تست هوادهی

01
  • تست هوادهی با دستگاه CFM سنج

راهنمای کد مدل فن کویل سقفی توکار میتسویی (مکش از پشت)

برای اطلاع از معنا و مفهوم هر بخش روی دایره زیر آن بخش کلیک نمایید.

فن کویل میتسویی

سایز یونیت

C : مدل سقفی توکار

D : مدل کانالی

پلنیوم

جهت اتصال چپ یا راست

مدل های فن کویل سقفی توکار میتسویی (مکش از پشت)

مدل MF300-CP

هوادهی : 300 CFM
تعداد موتور : 1 عدد
طول : 66.5 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 19.5 کیلوگرم

مدل MF400-CP

هوادهی : 400 CFM
تعداد موتور : 1 عدد
طول : 91 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 24.5 کیلوگرم

مدل MF600-CP

هوادهی : 600 CFM
تعداد موتور : 1 عدد
طول : 104.5 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 26.5 کیلوگرم

مدل MF800-CP

هوادهی : 800 CFM
تعداد موتور : 1 عدد
طول : 133.5 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 30.5 کیلوگرم

مدل MF1000-CP

هوادهی : 1000 CFM
تعداد موتور : 2 عدد
طول : 152 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 38.5 کیلوگرم

مدل MF1200-CP

هوادهی : 1200 CFM
تعداد موتور : 2 عدد
طول : 177 سانتی متر
عرض : 52 سانتی متر
ارتفاع : 26 سانتی متر
وزن : 44.5 کیلوگرم

دانلود کاتالوگ فن کویل سقفی توکار

کاتالوگ فن کویل سقفی توکار میتسویی
6 مگابایت
کاتالوگ جامع فن کویل میتسویی
6 مگابایت

مشخصات فن کویل سقفی

ظرفیت هوادهی (CFM)

300 – 400 – 600 – 800 – 1000 – 1200

صدای دستگاه

کمترین صدا حتی در دور تند با توجه به بالانس بودن پروانه ها
پوشانده شدن تمامی فضاهای داخلی توسط عایق الاستومری با ضخامت 9 میلی متر

جنس بدنه

ورق گالوانیزه 1 میلی متر

کویل

سه ردیفه با لوله مسی 3/8 اینج بدون درز مطابق با استاندارد ASTM
12 فین آلومینیومی در هر اینج (FPI) با افت فشار استاتیکی کم
تست کویل ها با پیش فرض 400psig در استخر آب
حداکثر توان تحمل فشارکاری لوله های مسی 1700kPa معادل با 250psig

الکتروموتور

تک فاز 220 ولت خازن دار
7 دور سه سرعته

فن و هوزینگ

سانتریفیوژ بالانس شده
گالوانیزه

سینی تخلیه (Drain)

گالوانیزه یا استیل بنابر سفارش
عایق بندی از زیر با فوم الاستومری 6 میلی متر

عایق صوتی

عایق الاستومری به ضخامت 9 میلی متر
گزینه ای مناسب برای جایگزینی با عایق های سنتی
دارای کمترین میزان ضریب انتقال حرارت
جلوگیری از انتقال ارتعاش و صدا
مقاومت بسیاربالا در مقابل انباشته شدن آلودگی و رطوبت
مقابله با رشد باکتری های و عوامل بیماری زا و قارچ ها

فیلتر

سه لایه (دو لایه آلومینیوم مشبک و یک لایه مش پلی پروپیلن)
ضخامت 12 میلی متر
قابلیت بیرون آوردن آسان جهت سرویس و شستشو
قرارگیری در قاب گالوانیزه به عمق و عرض 15 و 210 میلی متر

جعبه برق

محل قرارگیری برق و اتصال سیم ها
تعبیه شدن این جعبه فلزی در سمت مخالف لوله کشی دستگاه جهت حفظ نکات ایمنی

اتصال ها

اتصال تمامی قطعات و صفحات با بهترین پیچ های موجود در ایران
استفاده از چاک پیچ های اختصاصی میتسویی در صفحات عمود بر هم جهت حصول حداکثر استحکام
عدم استفاده از هرگونه پرچ و نقطه جوش به دلیل ایجاد صدای مزاحم و لرزش زیاد در کارکرد دراز مدت

بسته بندی

کارتن تسمه کشی شده
سلفون پیچی (جلوگیری از ورود گرد و غبار از زمان نصب تا بهره برداری)
تجهیز کویل ها به درپوش قرمز و آبی (جلوگیری از ورود گرد و غبار از زمان نصب تا بهره برداری)

کنترل کیفیت

به کارگیری اصول و مبانی تضمین کیفیت در راستای تولید محصولی عالی و بدون نقص
انجام آزمون های متعدد از جمله میزان ارتعاش، نویز، دور موتور، لنگی، حجم و سرعت های هوا خروجی در راستای ارتقای کیفیت
کنترل کیفیت بر روی قطعات ورودی، حین فرآیند تولید و محصول نهایی

نصب دستگاه

نصب آسان دستگاه با پیچ متری به کلاف فلزی در سقف کاذب

سایر امکانات

امکان استفاده از سیستم هوای تازه (Fresh Air)
مجهز به سیم ارت برای استفاده از سیستم اتصال به زمین (Earthing)
مجهز به شیر هواگیری
مجهز به عایق سینی تخلیه (Drain)

سفارشی سازی

امکان تغییر سمت لوله های اتصال (چپ و راست)
امکان دوکویل بودن (سرمایشی و گرمایشی)
امکان تغییر جنس سینی تخلیه
امکان افزایش تعداد دور موتور (بیش از 3 دور) توسط متخصصین با توجه به نیاز مشتری

نمونه های نصب شده

سوالات متداول فن كويل

فن کویل نوعی مبدل دو منظوره است، همان طور که از نام آن انتظار می رود از دو قسمت اصلی فن و کویل تشکیل شده است.

مثال ملموس برای درک نحوه کارکرد فن کویل، بخاری خودرو‌ها می‌باشد در بخاری خودرو آب گرم موتور وارد رادیات بخاری (همان کویل) می‌شود و با عبور از آن موجب گرم شدن کویل شده و فن بخاری با عبور جریان هوا از کویل موجب پرتاب باد گرم به داخل کابین اتومبیل می‌شود.

برای کسب اطلاعات بیشتر مقاله فن کویل چیست؟ مجله میتسویی را مطالعه نمایید.

از فن كويل در مکان‌هایی استفاده می‌کنیم که بخواهیم درجه حرارت هر قسمت از ساختمان را بطور جداگانه کنترل کنیم.

همچنین با استفاده از فن كويل جلوی انتقال آلودگی بین اتاق ها را گرفته ایم، به همین دلیل توصیه ما استفاده از انواع فن كويل در هتل ها، ساختمان‌های مسکونی، ساختمان‌های اداری و بیمارستان‌ها می‌باشد.
